# 节点配置

节点配置主要以下几点：

催办配置服务任务配置：1. WEB请求配置，2.脚本节点配置全局节点配置：1.全局按钮配置， 2. 全局事件与接口，3.在流程任务创建时将当前节点信息更新到业务表任务节点配置：1.抄送配置，2. 高级配置， 3 .事件与接口，4. 跳转规则网关节点配置：1.并行网关配置，2.分支网关配置， 3.条件网关配置

# 全局节点配置

全局节点配置主要以下几点：

1.全局按钮配置 2.全局事件与接口 3.在流程任务创建时，将当前节点信息更新到业务表

# 全局节点配置概述

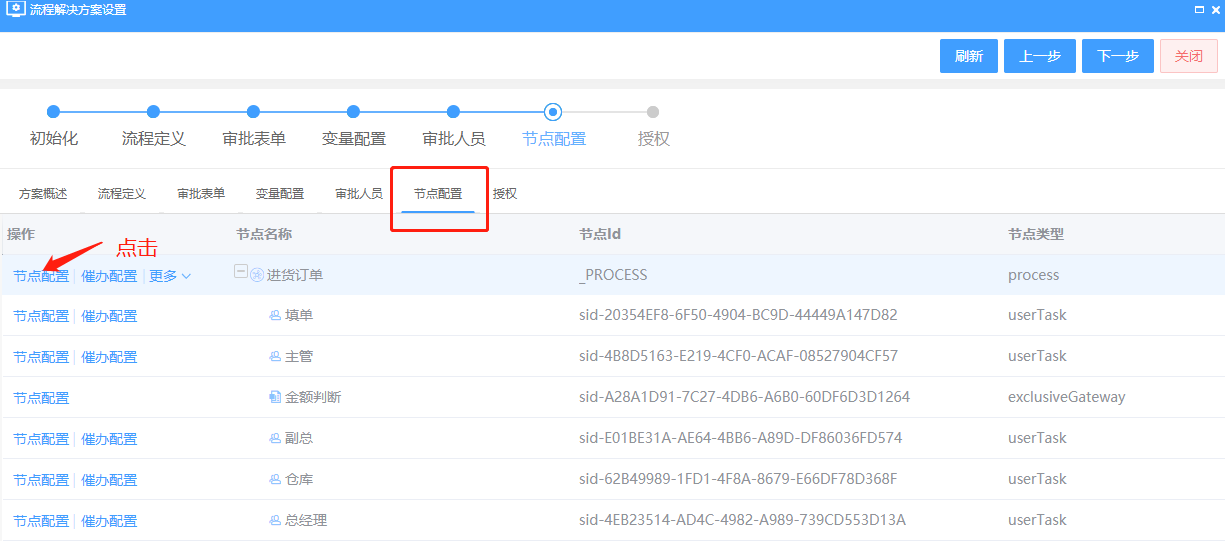

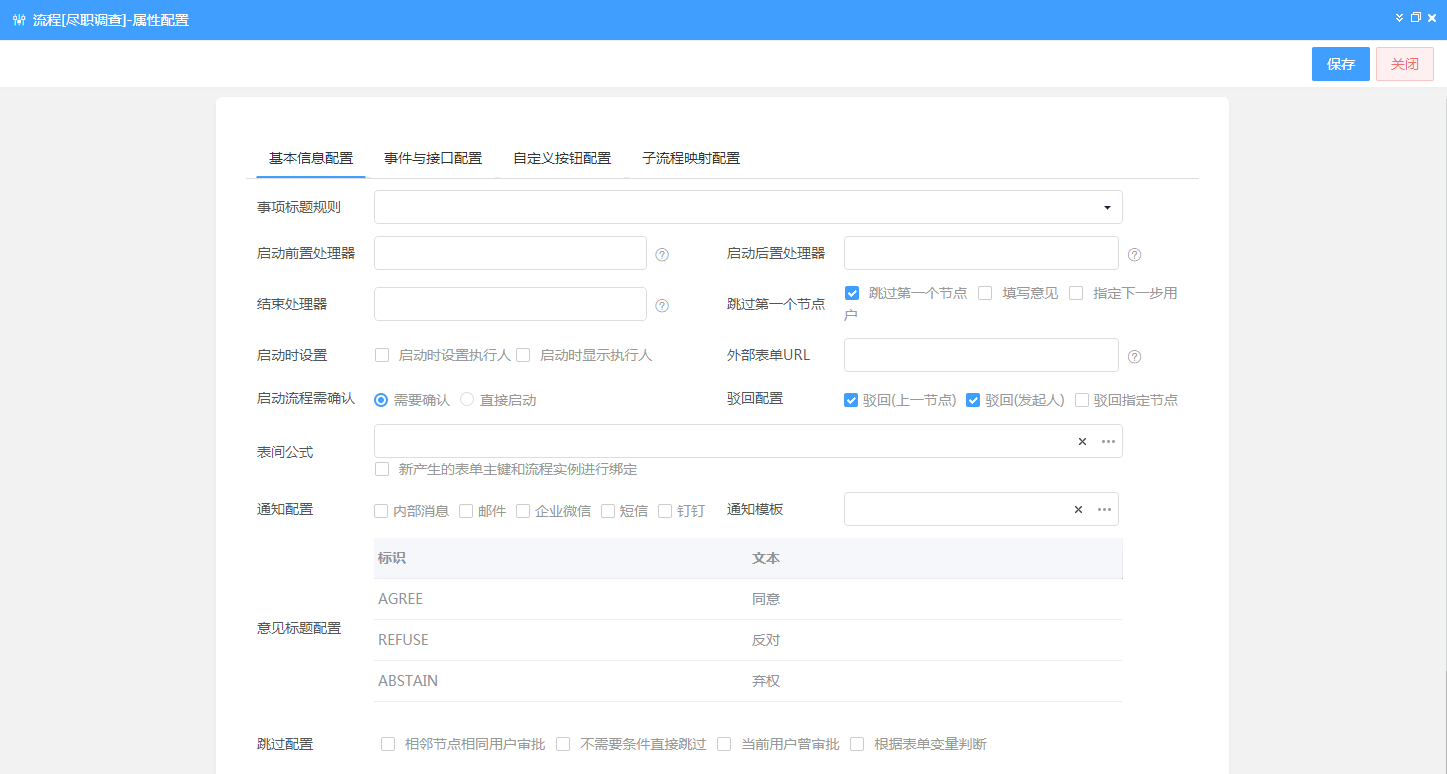

入口：开发配置——流程管理——流程方案点击【方案配置】

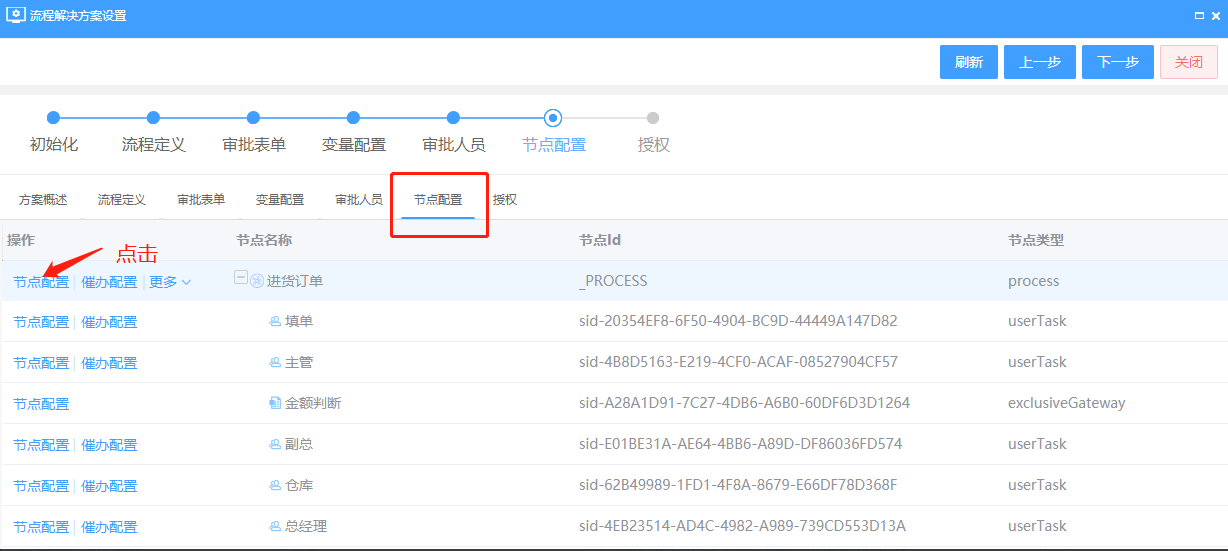

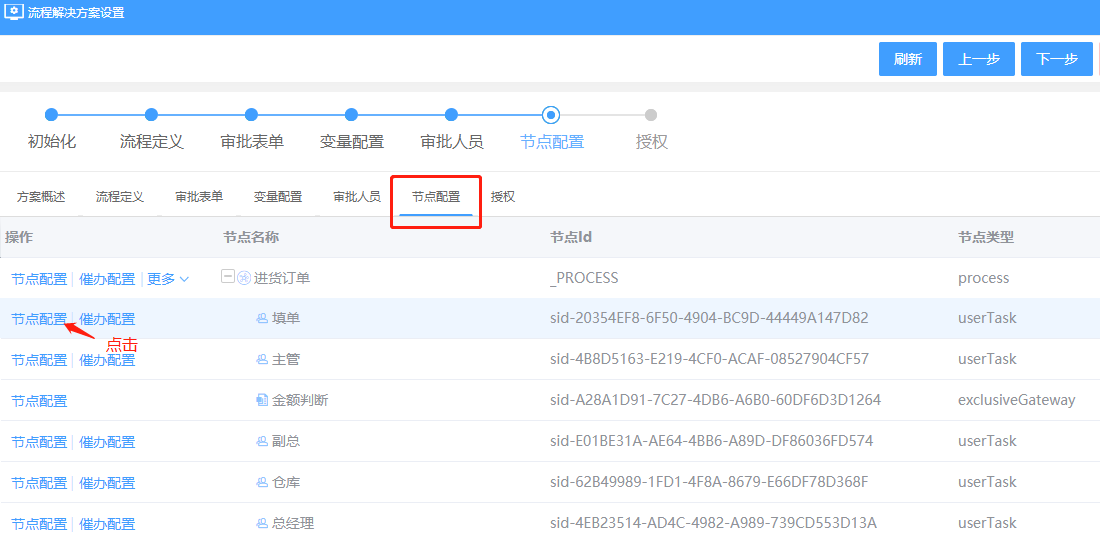

点击【节点配置】

在流程提交和审批的时候，可以设定一些参数，满足一些特定的流程需求。

# 全局按钮配置

# 功能说明

入口：开发配置——流程管理——流程方案点击【方案配置】

点击【节点配置】

在流程启动页面，可以配置自定按钮，如果不配置的话，那么就可以使用默认的按钮配置。

点击【添加】全部

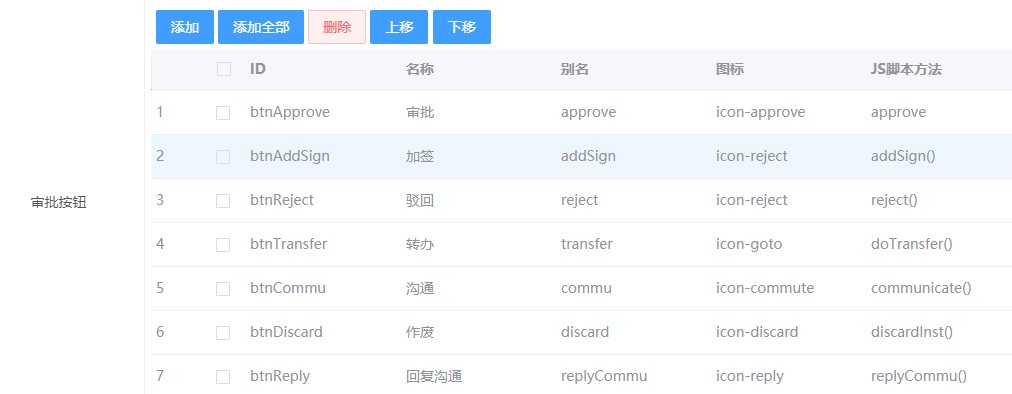

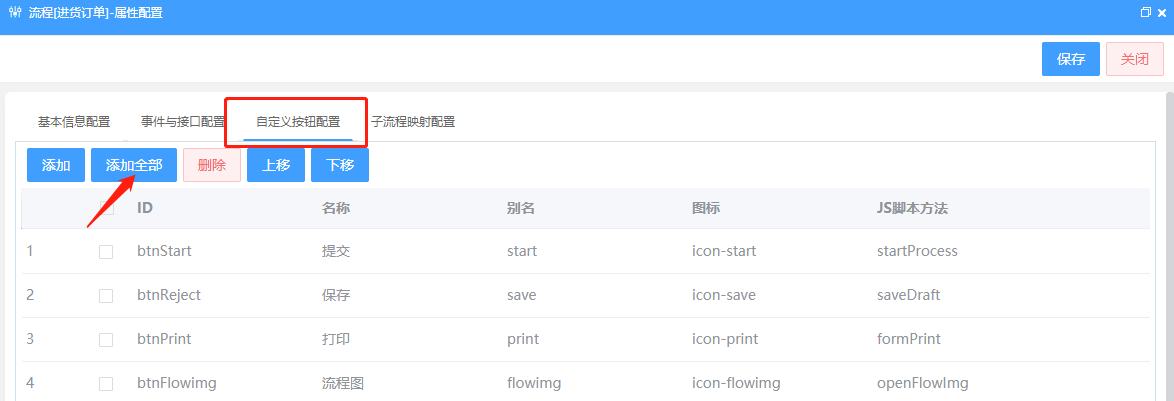

在默认情况下，我们预先定义了四个按钮，这四个功能是固定的。用户可以修改按钮的字眼。另外允许用户自己添加按钮。

自定义按钮的方法点击添加

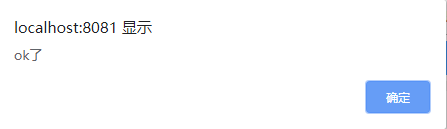

在表单编写JS方法效果

# 全局事件与接口

# 概述

入口：开发配置——流程管理——流程方案点击【方案配置】

点击【节点配置】

系统在流程启动，流程完成，全局启动事件，结束事件，手工终止流程时执行事件配置，可以实现流程一些特定业务增强。

# 详细说明:

流程启动时事件配置：这个指的是在流程启动时间点执行的动作，可以执行脚本等。这个是在调用流程引擎内部的接口调用的因此可以获取execution对象。流程完成时事件配置：在流程结束时可以做的事件配置，这个也是在调用流程引擎内部接口触发的事件。全局启动/完成事件配置：这个说的是在流程任务创建事件中执行，这个其实和任务创建事件是一致的，这个配置可以选择执行节点，在审批过程中会在在配置的节点执行这些事件操作。全局结束执行脚本：这个脚本是在流程终止的时候执行的脚本，比如用户在终止流程时，需要做一些处理，那么这个时候可以在这里编写脚本。

这个是在流程实例管理页面。

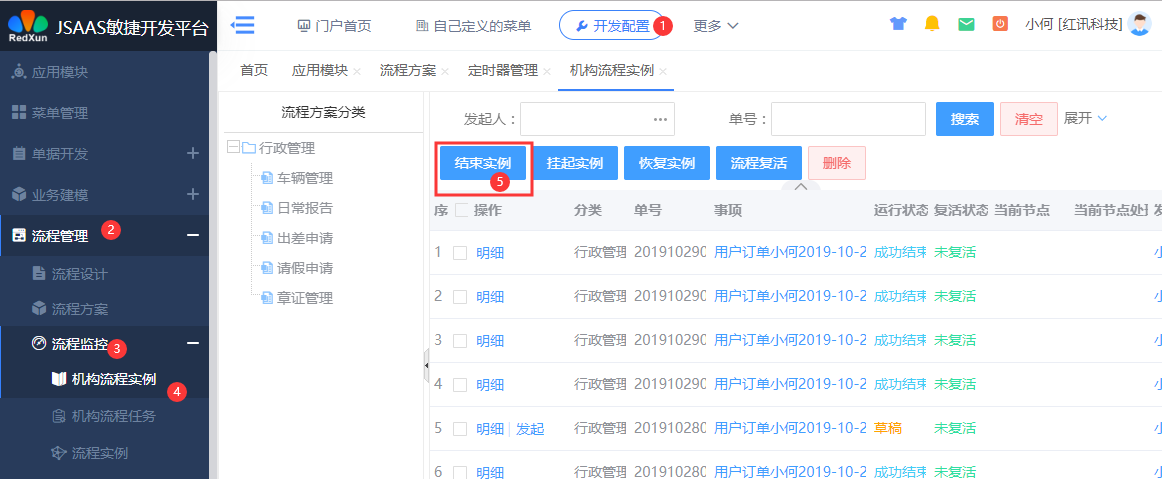

点击【结束实例】按钮，那么他就会执行我们配置的脚本。

# 业务场景

我们在数据数据查询列表时，客户希望在列表上显示当前节点信息，或者插入当前任务ID，这样就可以实现在列表中进行审批。

# 实现方法

实现思路是：

创建表单时，创建节点ID,节点名称,流程任务ID等信息在任务创建的时机执行sql语句更新执行更新业务表，把当前的任务节点，任务名称，任务ID更新到业务表。

可以在全局节点，配置SQL 来更新关联的数据。

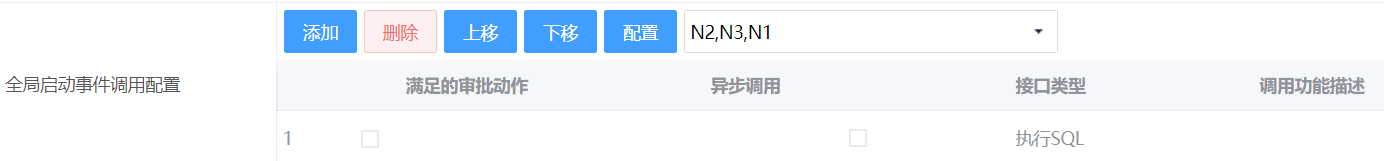

在全局事件中配置需要执行的SQL。

update w_sellorder set F_NID='${variables.activityId}',F_NNAME='${variables.nodeName}',F_TASKID='${variables.taskId}' where ID_=${variables.busKey}

在这里SQL 是支持 Freemark语法，也支持各种常量。

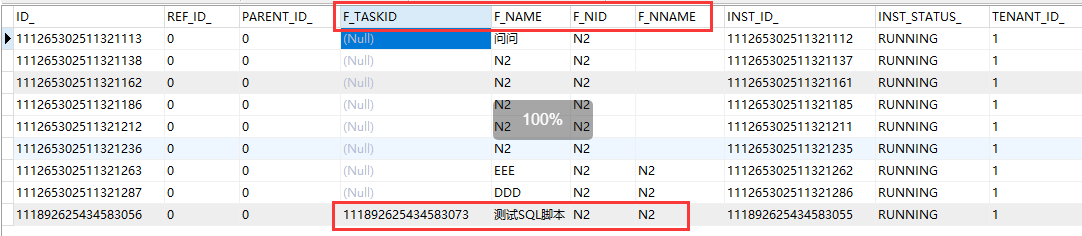

配置sql后，我们可以看看实现的效果。

任务ID 放到业务表中了，我们可以列用这个实现列表的任务发起和审批过程。

# 任务节点配置

任务节点配置主要以下几点：

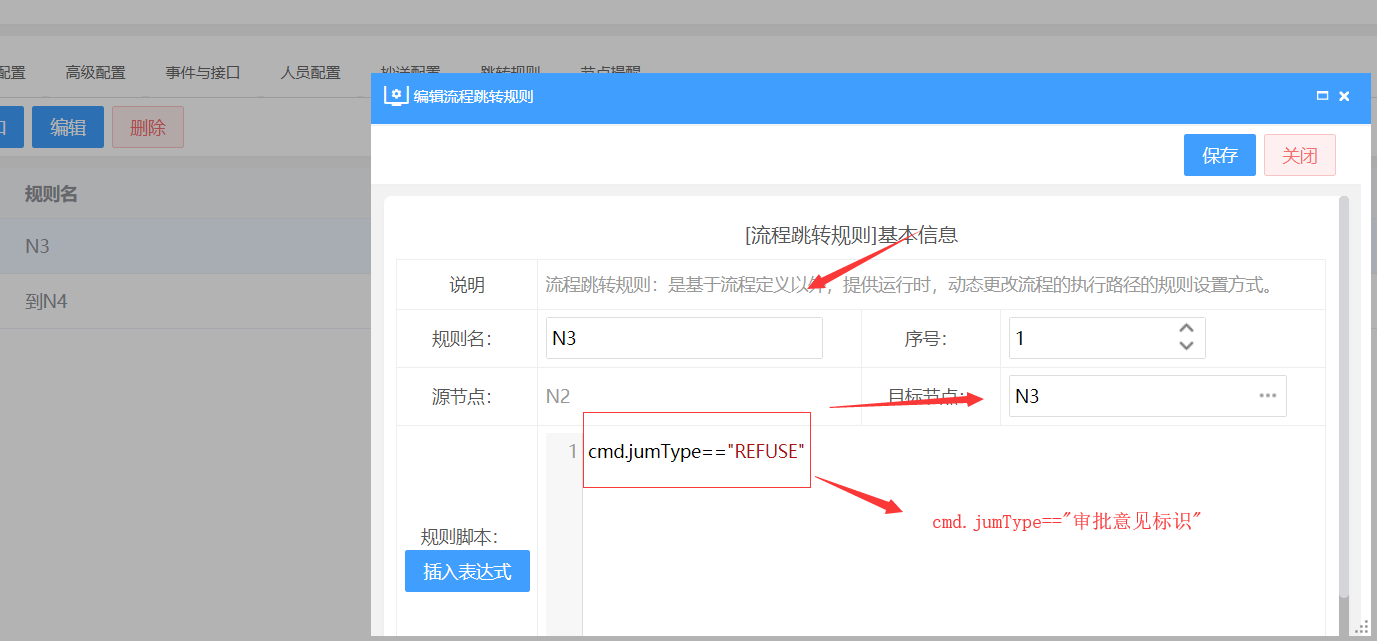

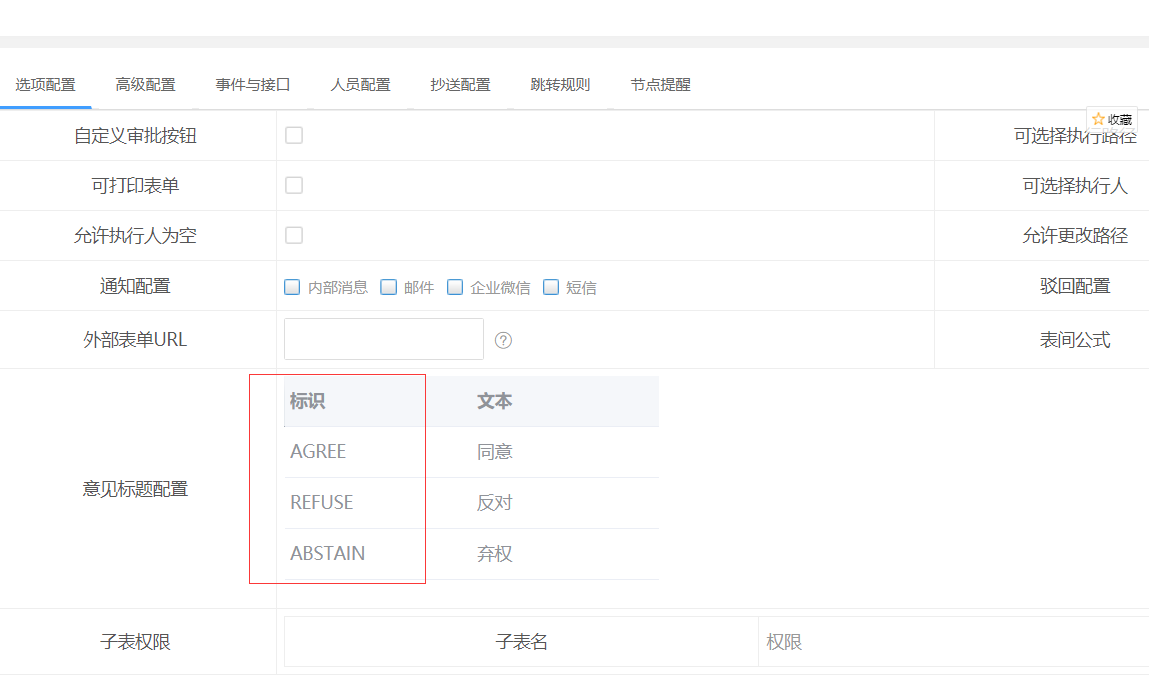

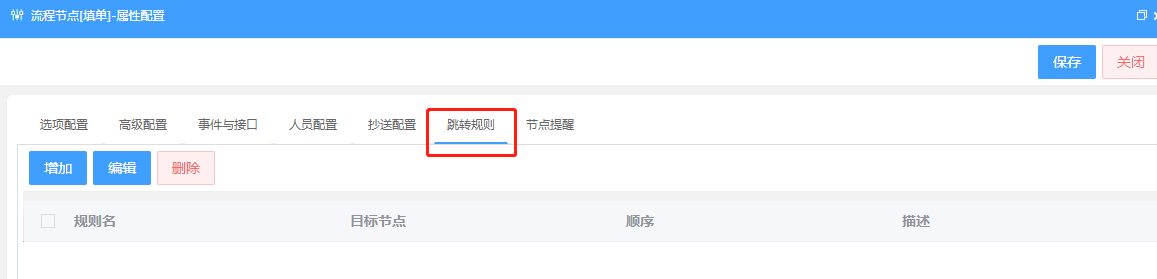

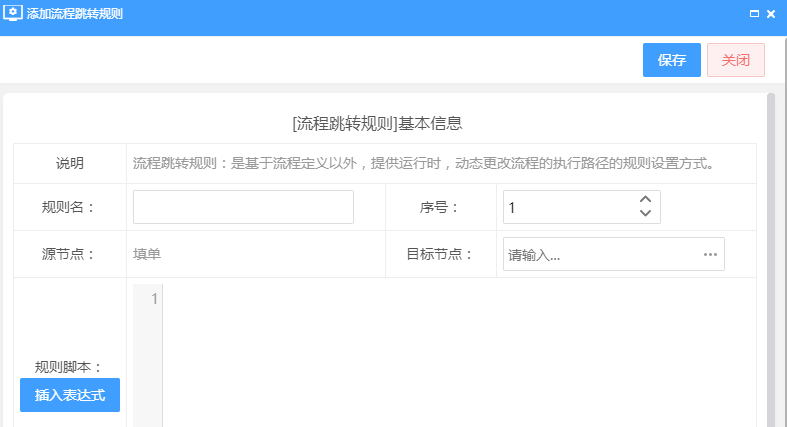

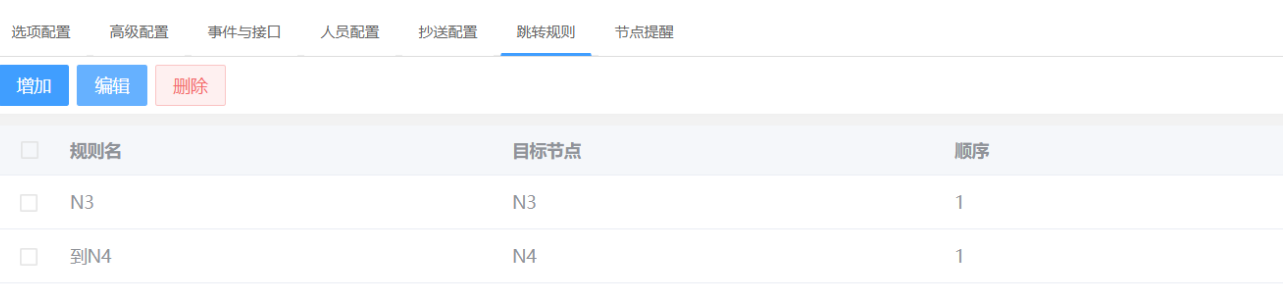

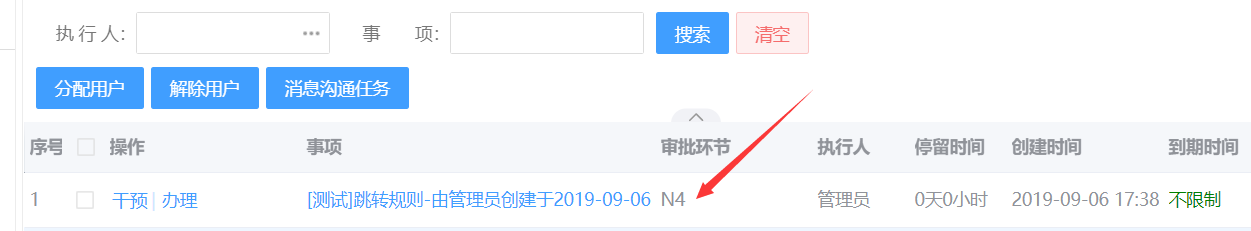

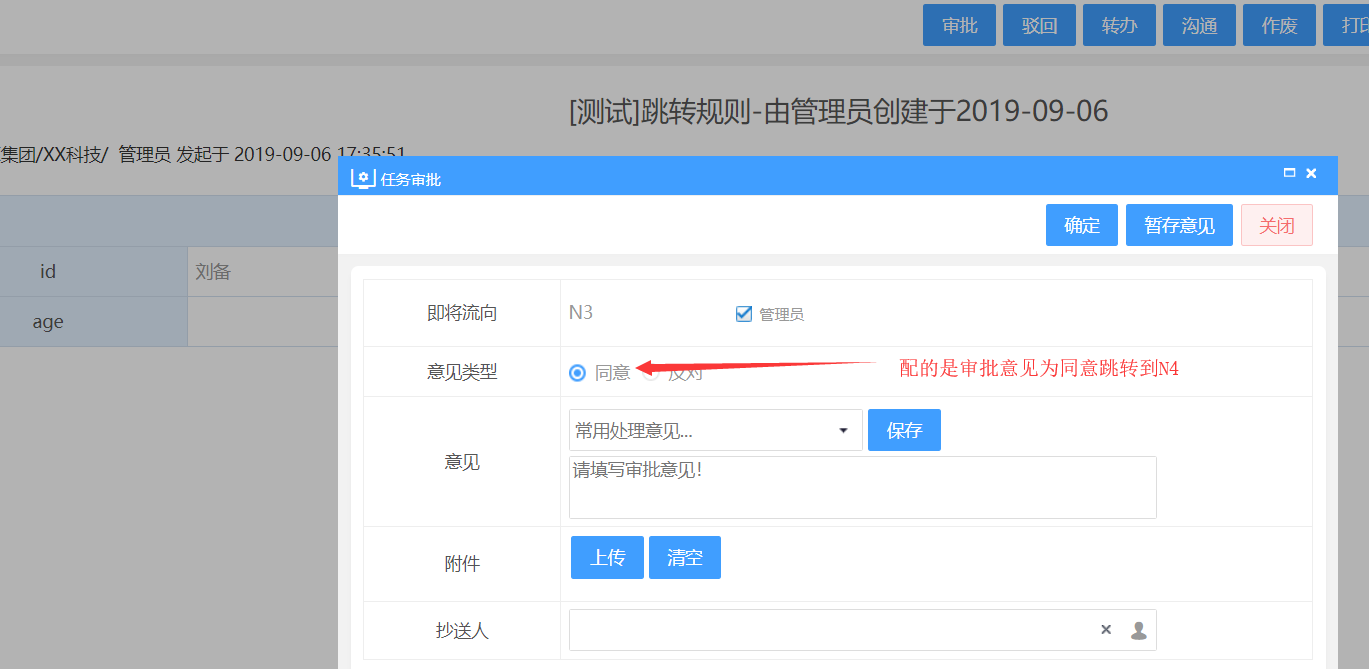

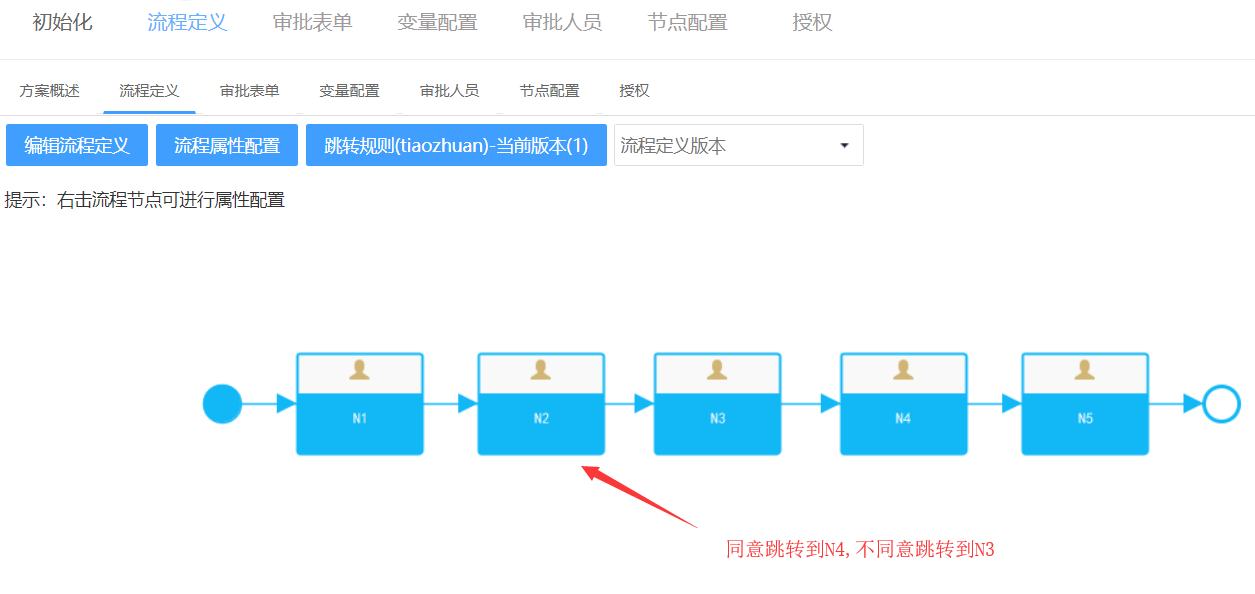

1.抄送配置 2.高级配置 3.事件与接口 4.跳转规则：4.4.1 根据审批意见进行跳转案例

# 任务节点配置概述

入口：开发配置——流程管理——流程方案点击【方案配置】

点击【节点配置】

系统对ACTIVITI进行了产品化，方便用户进行配置使用。

# 自定义审批按钮

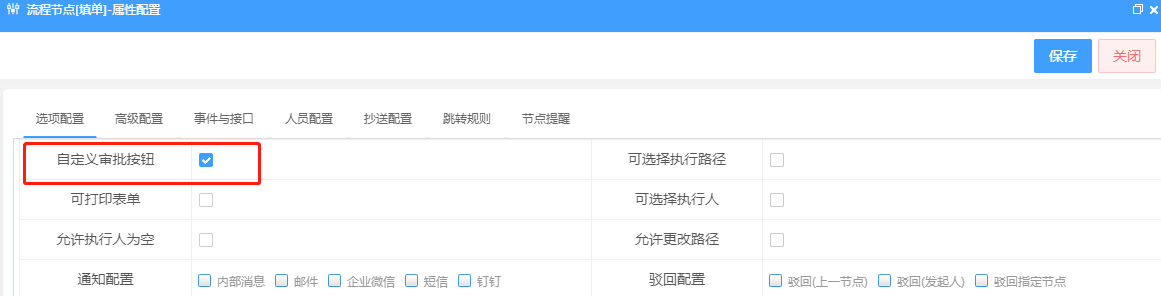

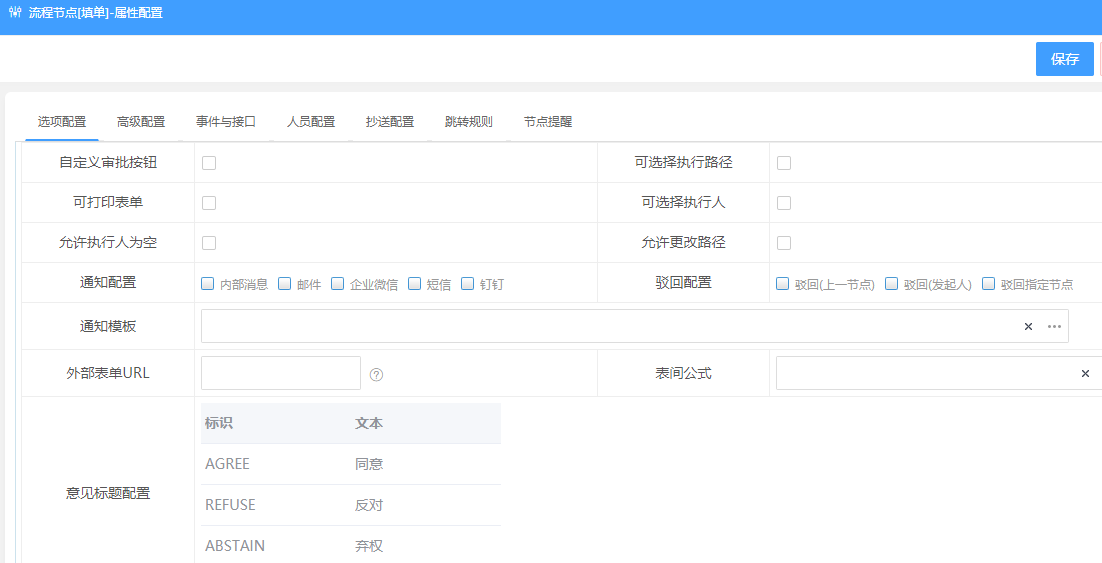

勾选自定义审批按钮后。

用户可以选择在任务审批栏需要的按钮。

这个按钮会根据当前任务的类型进行显示，比如沟通任务，会显示回复沟通按钮。

会签任务，如果有加签权限，并且指定了会签按钮，那么会显示加签按钮。

除了系统默认的按钮，用户也可以添加自定义的按钮。

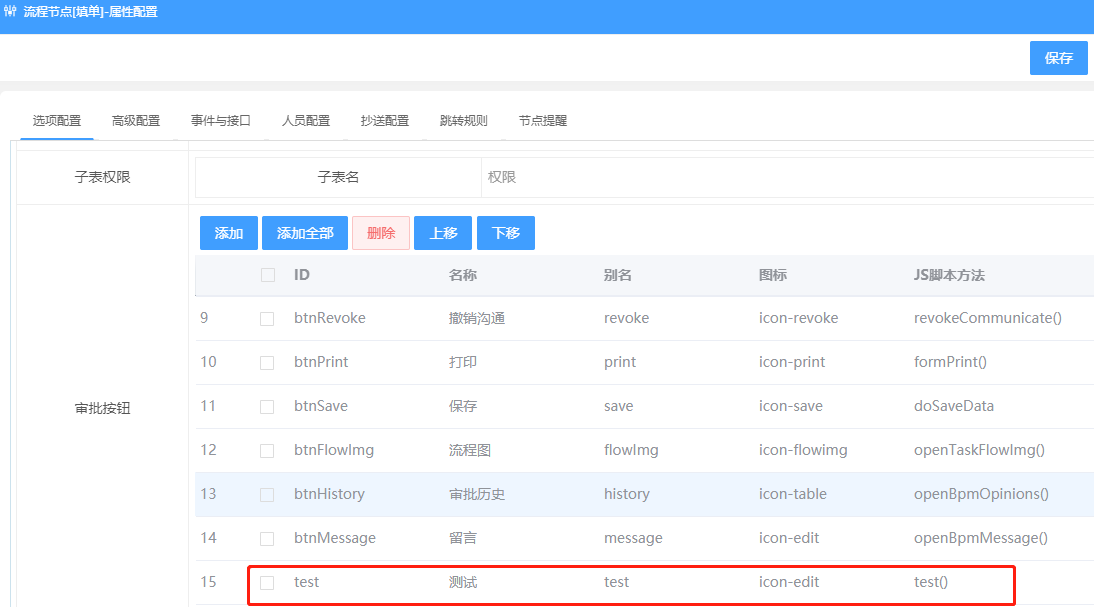

点击添加：

我们可以在表单上添加一个脚本方法。

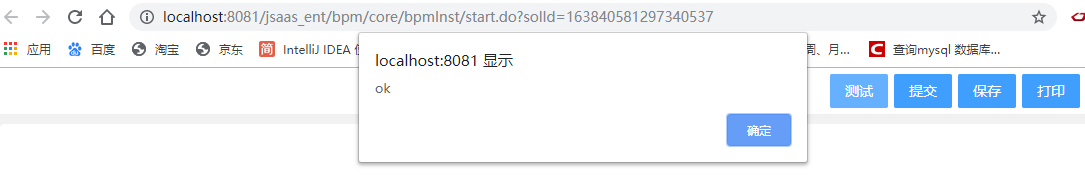

点击测试按钮，弹出警告信息框。

# 可选择执行路径

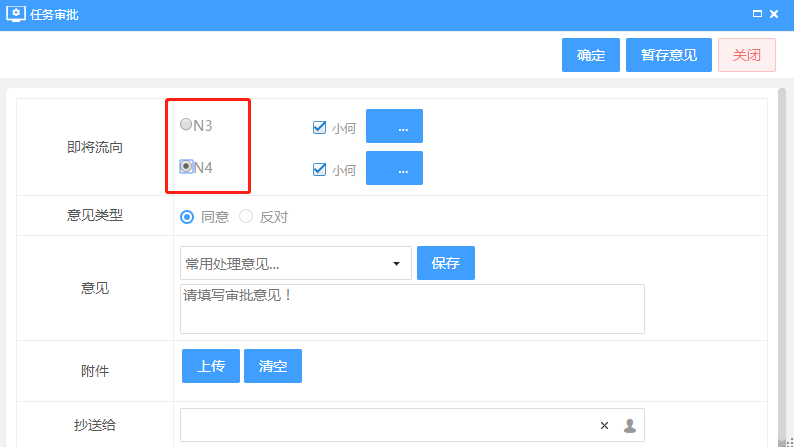

当一个任务节点后，有多个后续节点时，如果勾选这个选项，用户可以选中一个后续节点。

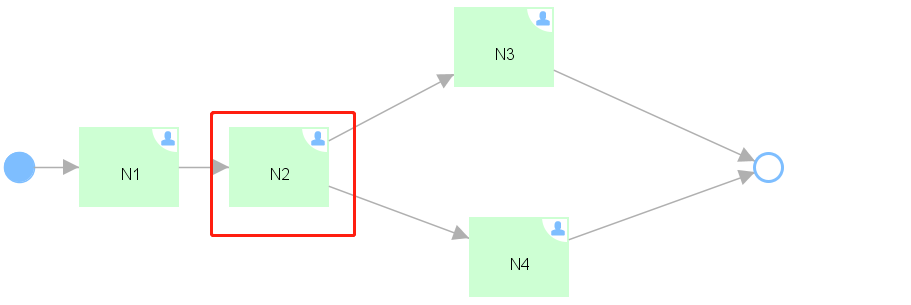

流程设计如下：

在节点配置，勾选可选择执行路径。启动流程——进行审批

# 可选择执行人

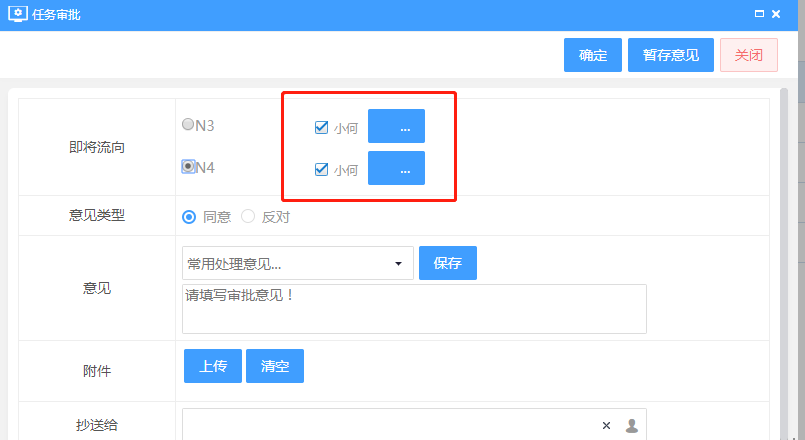

勾选后允许用户手工选择下一步审批人。

# 允许更改路径

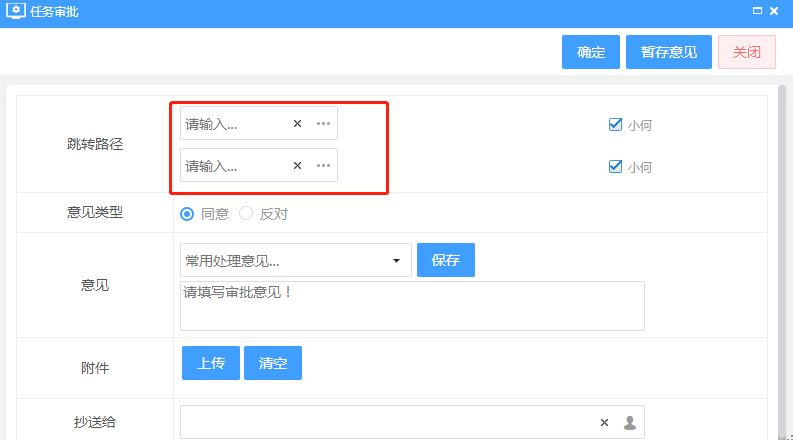

勾选后选择跳转路径。

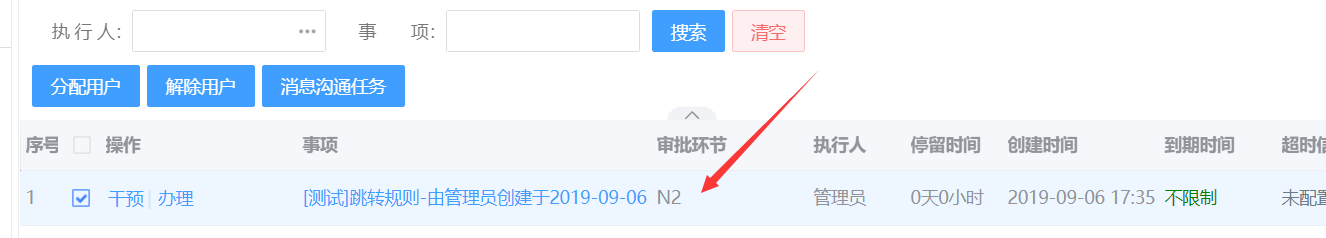

审批时，这里允许选择下一步执行路径，这里允许流程自由跳转。

# 运行执行人为空

当流程审批过程中，可能根据配置没有找到执行人，这个时候如果允许执行人为空，那么可以往下审批，否则会抛出错误，告诉审批人，流程下一节点没有找到审批人，不能审批。

# 表间公式

在流程审批的过程中，有时需要将数据进行流转，比如当订单状态改为完成时，需要自动产生一个新的合同，那么可使用表间公式来生成一个合同。

平台的做法是:

先根据业务模型定义好表间公式，在配置到流程节点。在流程流转时，读取节点配置的表间公式进行执行。

# 通知配置

通知指的是在任务审批时，会产生下一个环节的审批任务，这个任务会有审批人，那么系统需要发送通知审批人完成审批。

我们可以在节点上配置通知方式，也可以在整个流程实例上配置通知方式。如果节点上有配置通知方式，那么流程会使用节点的通知方式通知审批人，否则使用全局的配置通知审批人。

通知方式用户可以根据自己的系统自定义开发。扩展流程通知消息

# 驳回配置

驳回指的是，流程在审批过程中，审批的数据有问题，或者其他的原因需要打回让人重新填写数据或意见等。

平台支持三种驳回方式：

1.驳回到发起人 2.驳回到指定节点 3.驳回到上一步审批人

在审批过程中，有时需要在某个节点上配置一种或多种驳回方式，比如有些情况下，需要直接驳回到发起人。

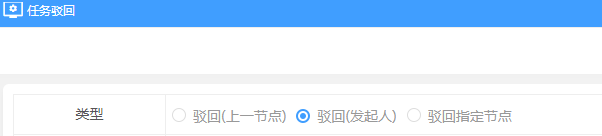

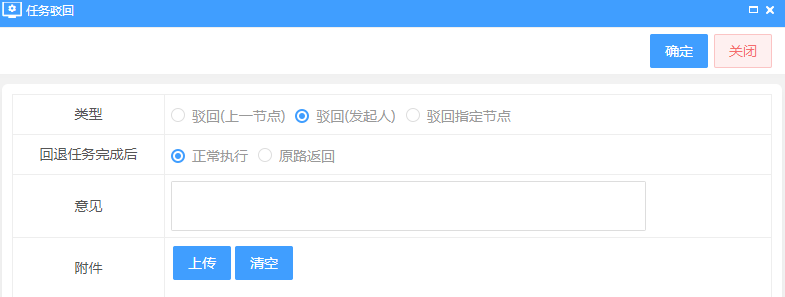

勾选驳回到发起人

在流程驳回的时候

只显示驳回到发起人。

# 外部表单URL

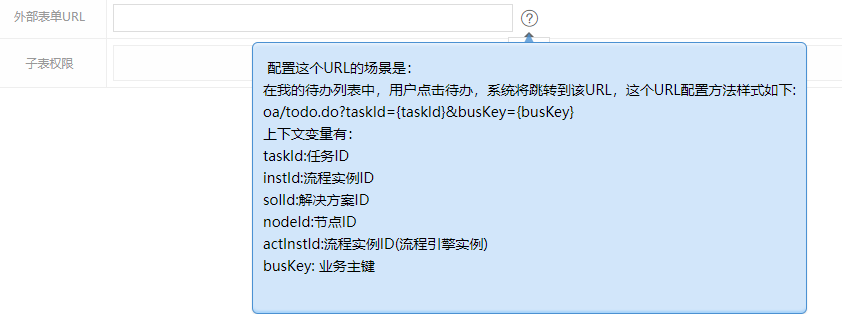

这种情况一般是这样的，在待办任务列表中，当用户点击任务进行审批时，他会跳转到我们制定的URL上进行审批。

平台提供上面的数据：任务ID,实例ID，流程实例ID，节点ID,流程方案ID，业务主键几个数据，用户负责自己展示数据，并写代码调用平台提供的接口进行审批。

# 子表权限

流程在审批过程中，比如有这样的场景，比如一个会签节点，每个人都提交自己的子表数据，他们的数据互相隔离，那么可以通过配置子表权限实现这样的功能。

在这里我们可以看到，这个流程需要配置表单，并且这个表单是有主子表的情况。

我们在设计表单时，默认会添加 CREATE_BY_ 创建人字段，GROUP_ID_ 创建人用户组的字段。

选项说明：

1.当前用户：指的是子表数据查询除了根据主键过滤外还通过当前人根据CREATE_BY_字段进行过滤，

2.当前用户组：指的时子表数据查询是处理根据主键过滤外还通过当前人的用户组进行过滤，当前人的用户组指的是当前人的主组织ID。

3.SQL：这里就只是返回一个实际的查询子表的SQL语句，通过这个语句进行查询，这个SQL语句可以配置根据其他的字段进行查询。 4.全部：这个就只是根据主键进行过滤。

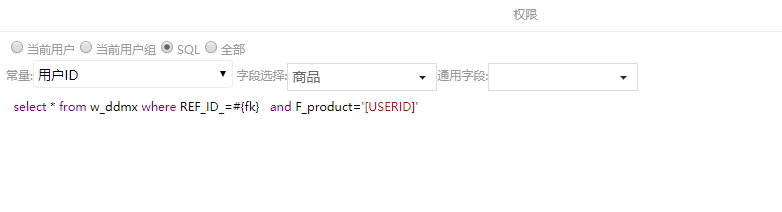

SQL：

# 抄送配置

# 业务场景

在审批时，比如到某个节点，需要把流程信息，审批过程，表单数据知会某些领导，但是领导不需要审批。那么可以通过抄送来实现。

# 操作步骤

入口：开发配置——流程管理——流程方案点击【方案配置】

点击【节点配置】

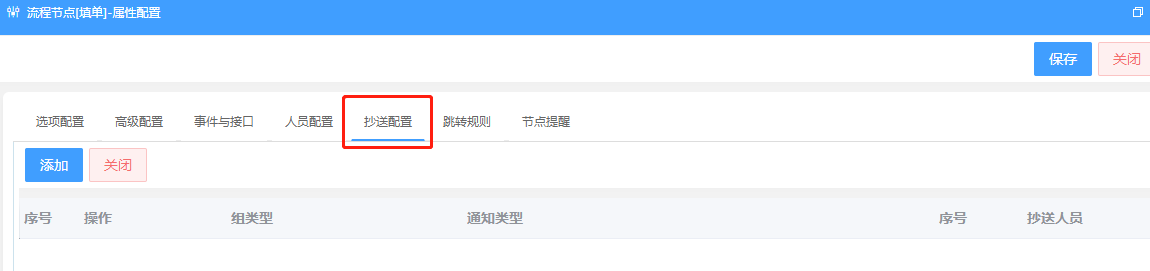

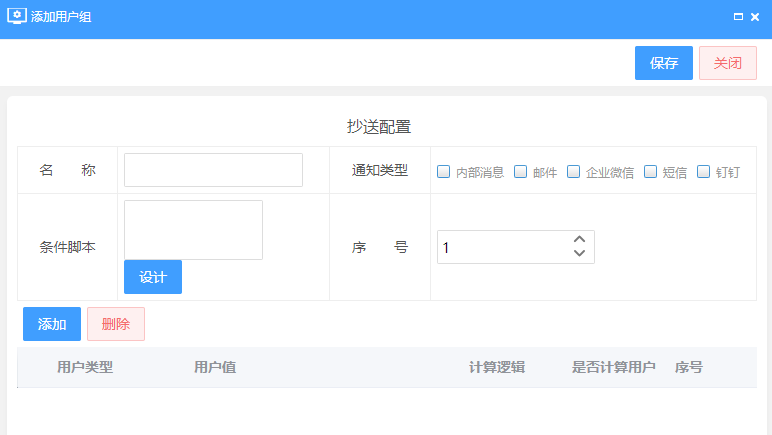

抄送配置。

点击添加按钮

这里可以选择通知方式，如果勾选，那么他会使用配置的通知方式通知抄送人员。

下面的规则和流程配置是一致的。

# 功能说明

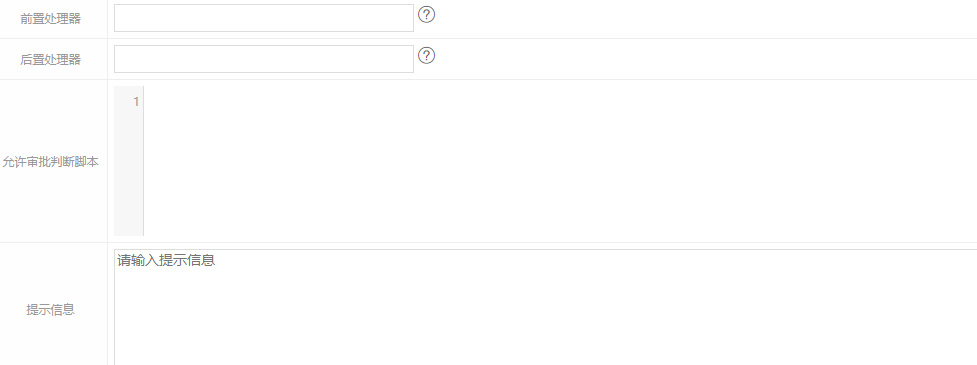

高级配置一般是需要有开发能力的人员进行配置。

前置处理器：在调用流程引擎审批任务之前执行。具体参考《流程处理器脚本开发》

后置处理器：在调用流程引擎审批任务之后执行，具体参考《流程处理器脚本开发》

允许审批判断脚本：业务场景，比如有些情况下，审批任务时需要满足某些条件才能审批，比如表单的某个状态为完成，才可以审批，如果状态为为完成，那么会在审批表单显示下面都提示信息，并且审批按钮不可用。

在系统中，允许审批条件如果返回true，那么可以审批，否则不可以审批。

具体参考《允许审批判断脚本》

# 事件与接口

# 功能说明

平台使用的是ACTIVITI作为流程引擎，在任务审批时会触发一些事件，比如我们审批任务时，会触发这个任务的完成事件，以及下一个节点的任务创建事件，或者在会签任务完成后执行。

入口：开发配置——流程管理——流程方案点击【方案配置】

点击【节点配置】

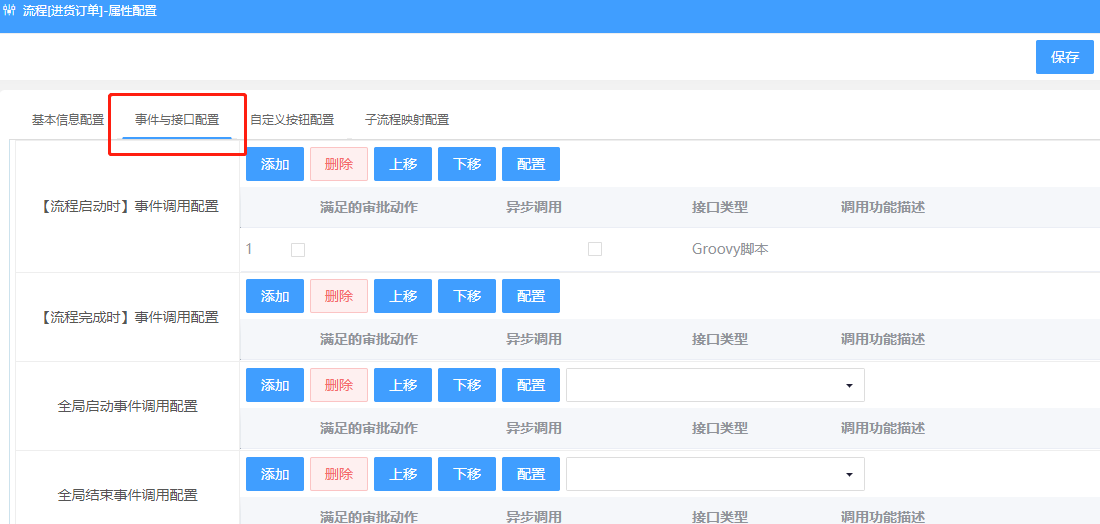

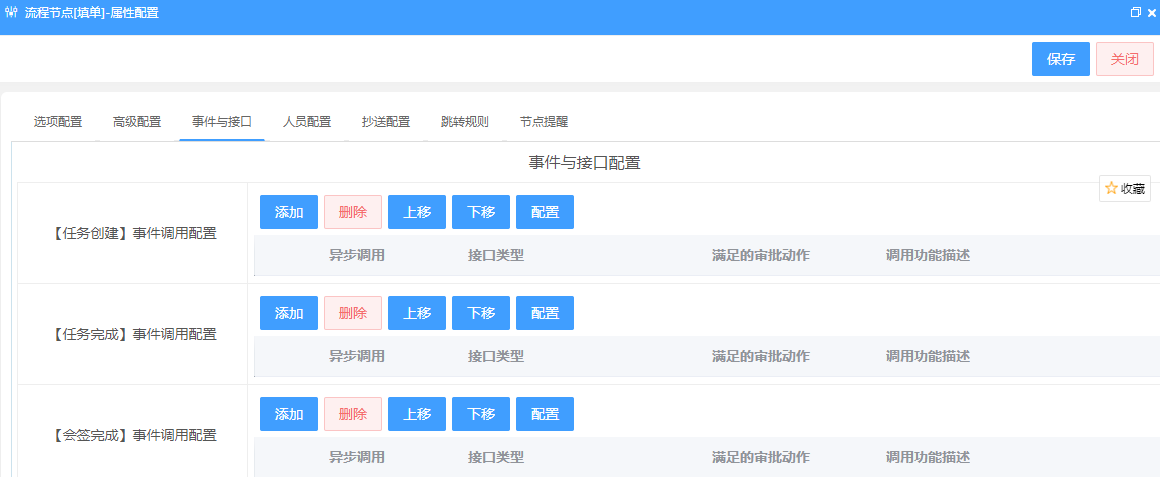

在平台中配置界面如下：

任务创建：指的是任务在创建的时候，可以执行的事件任务完成：这个指的是任务在完成时，可以执行的事件会签完成：这个只有在会签节点才可以配置，它是在会签任务完成的时候执行的。

事件配置

异步调用异步调用指的是将调用封装成消息，发送到队列，通过队列监听器处理这些消息。不勾选则为同步调用，意思是执行相关动作和审批动作一起完成。

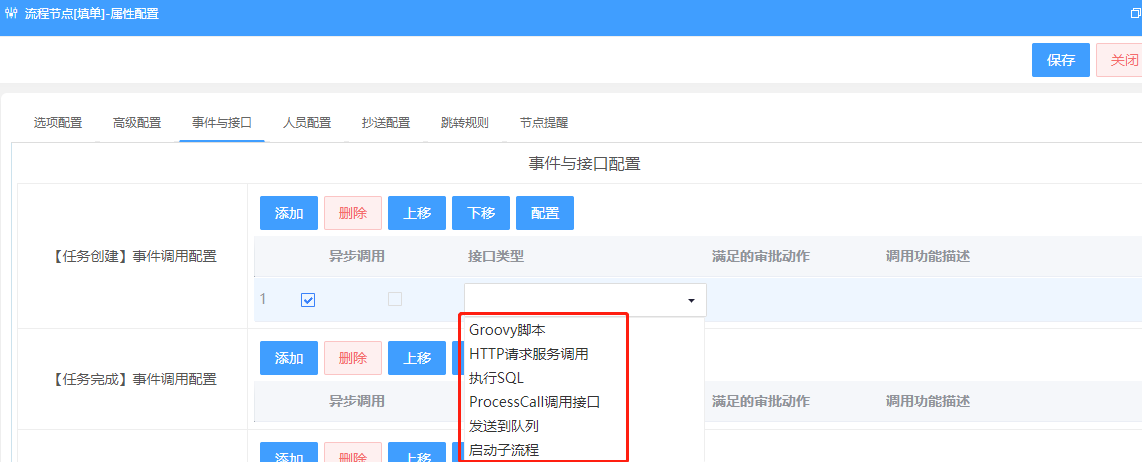

接口类型:

# Groovy 脚本:允许执行java脚本

这个可以在相关事件中使用java代码扩展一些特定的功能。

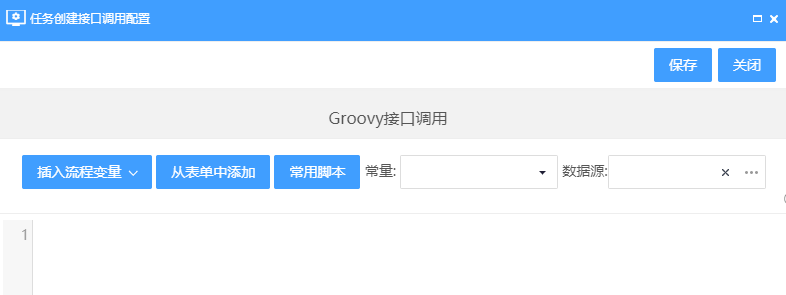

点击配置：

在这里可以编写java 脚本。

java 脚本编写可以参考《任务创建(完成)事件脚本编写》

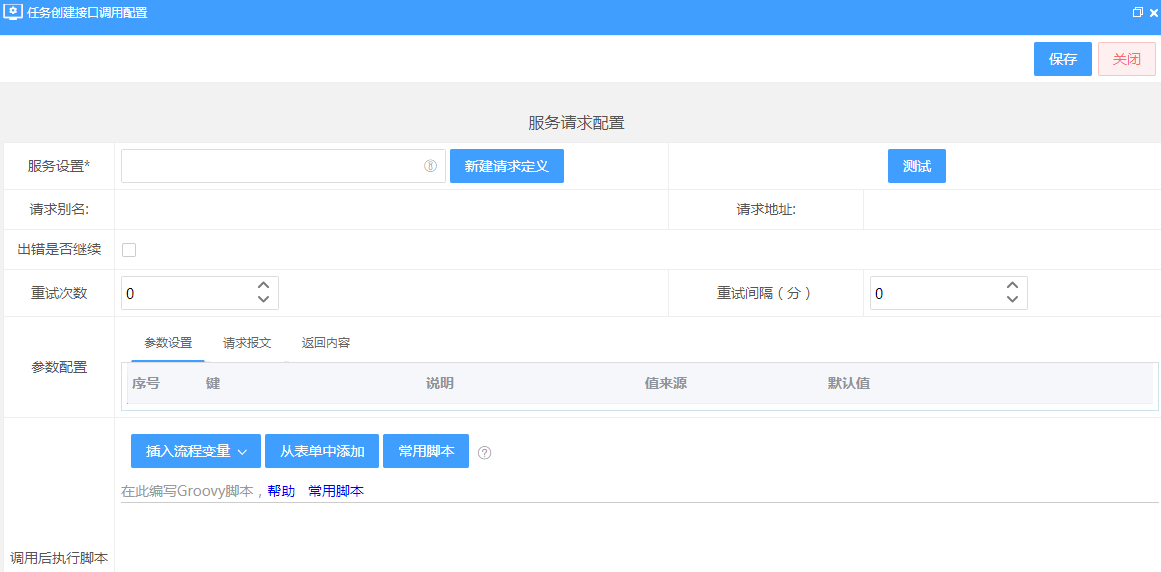

# http 请求服务调用

这个可以在相关事件中调用 http请求执行，比如回调子系统的restful 接口，并且可以在调用完成之后，获取返回执行相对应的脚本。

具体的业务场景，比如文章在发布之前需要审批，审批完成之后，修改文章状态为发布，那么这个时候可以配置 HTTP请求，这个请求负责更新文章状态。

# 执行SQL

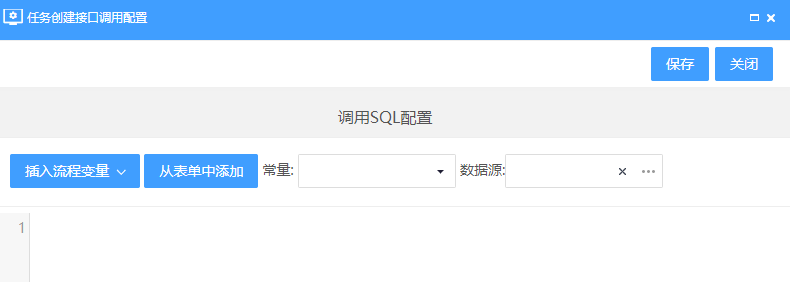

在相关事件中触发设定的SQL执行。

这个sql支持使用freemaker 代码，并且支持常量替换。

上下文可以使用的变量如下：

cmd：cmd 对象 processInstanceId：流程实例ID(流程引擎） executionId：流程运行ID，关联 ACT_RU_EXECUTION 主键 processDefinitionId：流程定义ID activityId：节点ID 流程变量：可以通过ACT_RU_VARIABLE查询得到表单数据：页面提交的表单数据

可以使用指定的数据源执行sql 语句。

# ProcessCall调用接口

在相关事件中，执行一般情况这个用于实现一些比较复杂都业务功能，通过代码来编写。

系统提供了一个接口

com.redxun.bpm.activiti.listener.call.ProcessCall

接口方法如下：

boolean process(BpmEventCallMessage eventCallMessage);

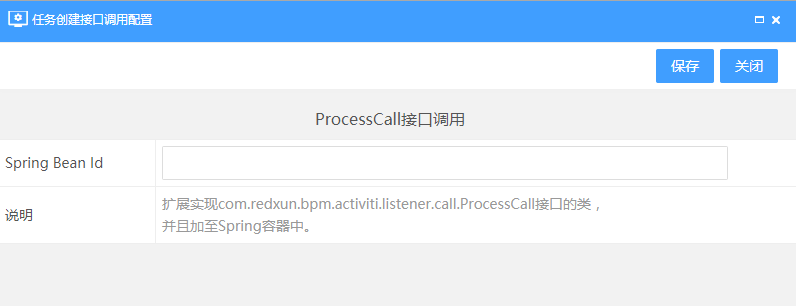

用户需要实现该接口，并且把这个类配置到spring容器中，在下图填入 beanId。

# 发送到队列

使用的业务场景，子系统通过接口发起流程，发起时指定来自的系统，这个来自系统放到流程变量中，在流程执行到某个步骤后，可以执行发送到调用消息到发起时指定的队列中。

子系统通过读取消息，进行相应的操作。

这个相对于http请求来说，更稳定，如果子系统宕机的情况，那么http调用会失败，如果是通过队列，子系统主动读取就稳定的多了。

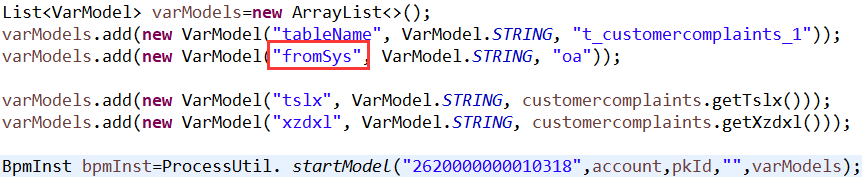

在流程启动时指定消息队列：

调用发送消息队列代码:

BpmEventCallHandlerJms.java

@Override
    public void handle(BpmEventCallMessage callMessage) {
        Map<String, Object> map=callMessage.getVars();
        if(!map.containsKey("fromSys")){
            logger.debug("没有配置源系统!");
            return;
        }
        String fromSys=(String) map.get("fromSys");
        if(StringUtil.isEmpty(fromSys)) return ;
        //task,execution 对象不能序列化
        map.remove("task");
        map.remove("execution");

        IExecutionCmd cmd= callMessage.getExecutionCmd();
        cmd.cleanTasks();
        cmd.clearTransientVars();
        cmd.getBoDataMaps().clear();

        String json=JSONObject.toJSONString(callMessage);

        logger.debug("发送消息队列到:" + fromSys);
        logger.debug(json);
        //发送到队列。
        MessageUtil.getProducer().send(fromSys, json);

    }

子系统接收代码如下：

springboot 实现：

@Component
public class BpmReceiver {

    @Resource
    JdbcTemplate jdbcTemplate;

    @JmsListener(destination = "oa")
    public void  receivedMessage(String message) throws InterruptedException{
        JSONObject json=JSONObject.parseObject(message);
        String actInstId=json.getString("actInstId");
        JSONObject vars=json.getJSONObject("vars");
        String nodeId=json.getString("nodeId");
        String nodeName=json.getString("nodeName");
        String busKey= vars.getString("busKey");
        String tableName= vars.getString("tableName");

        String type=json.getString("type");
        if("TASK_CREATED".equals(type)){
            Thread.sleep(1000);
            String sql="update " + tableName + " set NODE_NAME_=? and INST_STATUS_='RUNNING' where ID_=?";
            jdbcTemplate.update(sql, nodeName,busKey);
        }
        else if ("PROCESS_COMPLETED".equals(type)){
            String sql="update " + tableName + " set INST_STATUS_='COMPLETED',NODE_NAME_='' where ID_=?";
            jdbcTemplate.update(sql, busKey);
        }
    }
}

接收代码监听指定的队列。对消息进行消费。
